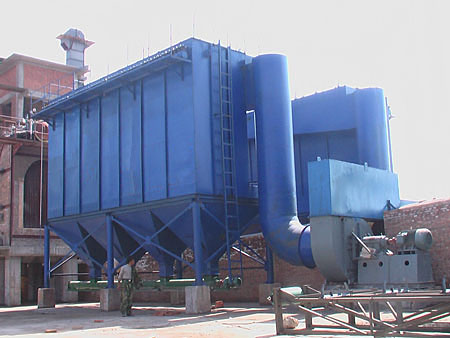

PPC气箱脉冲布袋除尘器

产品详情

概述:

        PPC系列除尘器是我公司制造新开发的一种新型气箱脉冲高效袋式除尘器。它综合分室反吹脉冲喷吹清灰等各类袋式除尘器的优点,克服了分室反吹清灰强度较差,脉冲喷吹清灰需要和过滤同时进行的缺点,扩大了应用范围,该产品具有分室整体清灰特点,采用大规格脉冲阀清灰形式,具有清灰能力强、效果好、使用寿命长。该产品适用于高浓度粉尘的治理,可简化粉尘治理工艺流程,降低设备投资。产品结构紧凑,占地面积少,可降低建设投资。该产品具有显著的环境效益、社会效益和经济效益,填补了气震式脉冲清灰的空白。
        PPC型气箱式袋除尘器具有四个系列33种规格。过滤面积从93-436l/m2,处理风量从6900m3/h至314000m3/h。广泛应用于建材水泥、冶金、机械、化工和耐火材料行业,特别适用于水泥厂的破碎、包装、库顶、熟料冷却机和各种磨机等收尘系统(或除尘系统),也可适用于煤磨除尘,但要增设防燃防爆措施,除尘器结构也要相应改变。还可适用于含尘浓度特高气体的除尘,如带O-sepa选粉机的粉磨系统,其气体含尘浓度高达1000g/m3(标)以上,可不设置作预除尘用的旋风除尘器。对于我国北方严寒地区,本除尘器在增加加热保温装置后也能适用。

气箱式脉冲收尘器特点:

气箱脉冲清灰袋收尘器的特点是采用分室轮流进行清灰,即所谓离线清灰。当某一个室进行喷吹清灰时,过滤气流被切断,避免了喷吹清灰产生粉尘二次飞扬。所以气箱式脉冲袋收尘器能捕集含水量尘浓度高达1000g/m3(标)的气体。

PPC型气箱式袋除尘器技术性能表(一)

     技术参数 / 型 号    PPC 32-3 PPC 32-4 PPC 32-5 PPC 32-6 PPC 64-4 PPC 64-5 PPC 64-6 PPC 64-7 PPC 64-8
处理风量 (m3/h) 6900 8900 11160 13390 17800 22300 26700 31200 35700
过滤风速    (m/min) 1-1.8(根据不同的扬尘点选取不同的净化过滤风速,参见表1)
总过滤面积  (m2) 93 124 155 186 248 310 372 434 496
净过滤面积(m2) 62 93 124 155 186 248 310 372 434
除尘器室数(个) 3 4 5 6 4 5 6 7 8
滤袋总数(条) 96 128 160 192 256 320 384 448 512
除尘器阻力(Pa) 1470-1770
除尘器承受负压(Pa)
5000
进口气体含尘浓度(g/m3) <200 <1000
出口气体含尘浓度(mg/Nm3) ≤30
清灰压 缩空气 压力(Pa) (5-7)x105
耗气m3/min 0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4
脉冲阀 数量(个) 3 4 5 6 4 5 6 7 8
规格(英寸)
提升阀 (带气缸) 数量(个) 3 4 5 6 4 5 6 7 8
规格(mm) 提升阀板直径 460,气缸直径 63 提升阀板式直径 595,气缸直径 100
星型卸料装置 YJD-16 下料口300×300mm,高度400mm,转速41r/min,减速电机功率1.5kw,产量39.4m3/h
螺旋输送机 规格 直径300,产量39.4m3/h(填充率=0.7)
减速电机 型号XWD2.2-5-1/59,功率2.2kw
滤袋规格和材料 直径×长度130×2450,涤纶针刺毡毛重450g/m2,使用温度120℃
保温层面积(m2) 26.5 34 41 48.5 70 94 118 124 156
设备总重(约值)(kg) 2880 4080 5280 6480 8280 9960 11640 13320 15000

注:1、表中的净过滤面积是指一个室清灰时的过滤面积,设备总重不包括保温层重量。
      2、表中的耗气量是指工厂集中供气的情况,如设置单独空压机时,表中的耗气量要乘上1.3系数。


PPC型气箱式袋除尘器技术性能表(二)

     技术参数 / 型 号    PPC 96-4 PPC 96-5 PPC 96-6 PPC 96-7 PPC 96-8 PPC 96-9 PPC96-2×5
PPC96-2×6 PPC96-2×7 PPC96-2×8 PPC96-2×9 PPC96-2×10
处理风量 (m3/h) 26800 33400 40100 46800 53510 60100 66900 80700 94100 107600 121000 134500
过滤风速    (m/min) 1-1.8(根据不同的扬尘点选取不同的净化过滤风速,参见表1)
总过滤面积  (m2) 372 465 557 650 744 836 929 1121 1308 1494 1681 1868
净过滤面积(m2) 279 372 465 557 657 744 836 1028 1215 1401 1588 1775
滤袋总数(条) 384 480 576 672 768 864 960 1152 1344 1536 1728 1920
除尘器阻力(Pa) 1470-1770
除尘器承受负压(Pa)
5000
进口气体含尘浓度(g/m3) <1300
出口气体含尘浓度(mg/Nm3) ≤30
清灰压 缩空气 压力(Pa) (5-7)x105
耗气m3/min 1.2 1.5 1.8 2.1 2.4 2.7 3.0 3.4 4.2 4.8 5.4 6.0
脉冲阀 数量(个) 4 5 6 7 8 9 10 12 14 16 18 20
规格(英寸)
提升阀 (带气缸) 数量(个) 4 5 6 7 8 9 10 12 14 16 18 20
规格(mm) 提升阀板直径 725,气缸直径 100
星型卸料装置 YJD-16 下料口400×400mm,转速45r/min,减速电机功率2.2kw,每台产量72.2m3/h 单排1台,双排2台
螺旋输送机 规格 直径 400,产量38m3/h 单排1台,双排2台
减速电机 型号XWD5.5-7-1/59,功率5.5kw
空气输送斜槽
如进气口气体含尘浓度大于700g/m3标,应选用带输送斜槽或较大规模螺旋输送机的除尘器
滤袋规格和材料 直径×长度130×2450,涤纶针刺毡毛重450g/m2,使用温度120℃
保温层面积(m2) 110 120 130 140 150 160 175 210 245 280 315 350
设备总重(约值)(kg) 10452 12120 14880 16920 18840 21240 25200 30240 35280 40320 45360 50400

注:1、表中的净过滤面积是指一个室清灰时的过滤面积,设备总重不包括保温层重量。
2、表中的耗气量是指工厂集中供气的情况,如设置单独空压机时,表中的耗气量要乘上1.3系数。

PPC型气箱式袋除尘器技术性能表(三)

      技术参数 / 型 号    PPC128-6
PPC128-9
PPC128-10
PPC128-2×6 PPC128-2×7 PPC128-2×8 PPC128-2×9 PPC128-2×10 PPC128-2×11 PPC128-2×12 PPC128-2×13 PPC128-2×14
处理风量 (m3/h) 67300 100900 121000 134600 157000 179400 201900 224300 247600 269100 296100 314000
过滤风速    (m/min) 1-1.8(根据不同的扬尘点选取不同的净化过滤风速,参见表1)
总过滤面积  (m2) 935 1402 1558 1869 2181 2492 2804 3115 3427 3738 4050 4361
净过滤面积(m2) 779 1246 1402 1713 2025 2336 2648 2959 3271 3582 3894 4205
滤袋总数(条) 768 1152 1280 1536 1792 2084 2304 2560 2816 3072 3328 3584
除尘器阻力(Pa) 1470-1770
除尘器承受负压(Pa)
<5000
进口气体含尘浓度(g/m3) <1300
出口气体含尘浓度(mg/Nm3) ≤30
清灰压 缩空气 压力(Pa) (5-7)x105
耗气m3/min 3.6 5.4 6.0 7.0 8.3 9.5 10.7 12 13.1 14.3 15.5 16.7
脉冲阀 数量(个) 12 18 20 24 28 32 36 40 44 48 52 56
规格(英寸)
提升阀 (带气缸) 数量(个) 6 9 10 12 14 16 18 20 22 24 26 28
规格(mm) 提升阀板直径 725,气缸直径 100
星型卸料装置 YJD-16 下料口300×300mm,产量24m3/h 双翻板阀、规格305×915
螺旋输送机 规格 直径 300,产量21m3/h 无
减速电机 XWD2.2-5-1/43,功率2.2kw 无
空气输送斜槽
斜槽规格250mm,斜槽所需风量为2.0m3/ m2透气层 风压6860Pa,风机选型和管道配置由选用者确定,如进气口气体含尘浓度大于700g/m3标,应选用螺旋输送机的收尘器
滤袋规格和材料 直径×长度130×3050,涤纶针刺毡毛重450g/m2,使用温度120℃
保温层面积(m2) 125 196 205 223 247 262 277 292 307 322 337 352
设备总重(约值)(kg) 24120 31680 34680 43920 52680 60000 66480 72000 78480 86400 93600 100800
注:
1、表中的净过滤面积是指一个室清灰时的过滤面积,设备总重不包括保温层重量。
2、表中的耗气量是指工厂集中供气的情况,如设置单独空压机时,表中的耗气量要乘上1.3系数。
