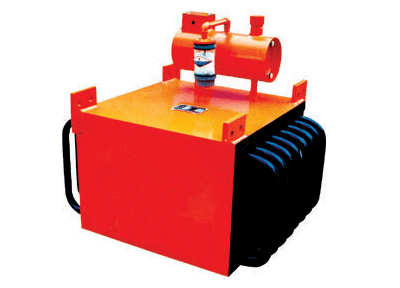

RCDE油冷式电磁除铁器

产品详情

RCDE油冷式电磁除铁器,内部采用九十年代国际变压器先进技术,变压器油循环冷却,全密封结构,具有磁力大、防尘、防雨、耐腐蚀、连续工作使用寿命长等特点,对辊压机、破碎机等机械设备起着可靠的保护作用。
  其主要性能指标均达到或高于JB/T7689-2004标准要求,该产品可除去混杂在非磁性物料中0.1~35公斤的铁磁性物质。
  注:倾斜式安装订货时请注明倾斜角度。

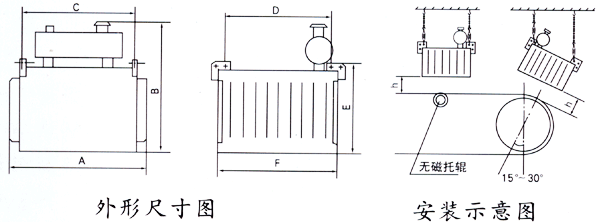

RCDE油冷式电磁除铁器外形尺寸图、安装示意图

型号 适应带宽
mm
额定吊高h
mm
磁场强度
≥mT
适应带速
≤m/s
物料厚度
≤mm
励磁功率
≤kw
重量
kg
外型尺寸mm
A B C D E F
RCDE-4 400 100 50 4.5 60 0.6 300 500 620 350 250 400 400
RCDE-5 500 150 60 100 1 500 670 760 480 300 475 500
RCDE-6 600 175 60 125 1.5 650 775 835 580 450 530 600
RCDE-6.5 650 200 70 150 2.0 750 795 855 590 440 550 650
RCDE-8 800 250 70 200 3 1150 1050 980 770 620 670 835
RCDE-10 1000 300 70 250 4.5 1400 1400 1160 940 800 755 1000
RCDE-12 1200 350 70 300 6 2780 1460 1190 1260 1070 730 1290
RCDE-14 1400 400 70 350 8.5 4200 1700 1280 1500 1340 800 1560
RCDE-16 1600 450 70 400 12.5 5700 1950 1370 1850 1630 860 1850
RCDE-18 1800 500 70 450 18 7300 2170 1490 2050 1880 950 2000
RCDE-20 2000 550 70 500 22 8500 2400 1660 2250 2180 1110 2100
RCDE-22 2200 600 70 550 27 10500 2700 1900 2470 2420 1350 2280

型号 适用带宽
mm
额定吊高
h mm
磁场强度
≈mT
励磁功率
kw
风机功率
kw
外型尺寸mm 适用带速
≤m/s
整机重量
kg
L W H
RCDE-6.5 T1 650 200 90 3.0 0.37 1050 710 860 2.5 950
T2 120 5.0 0.75 1090 750 890 1200
T3 150 8.0 1.1 1090 750 920 1470
RCDE-8 T1 800 250 90 5.0 0.37 1180 900 920 2.5 1570
T2 120 9.0 0.75 1180 900 960 2000
T3 150 13.0 1.1 1180 900 1010 2470
RCDE-10 T1 1000 300 90 7.5 0.75 1380 1100 1030 2.5 2430
T2 120 12.5 1.1 1380 1100 1090 3090
T3 150 16.5 1.5 1380 1100 1120 3850
RCDE-12 T1 1200 350 90 10.0 1.5 1600 1300 1150 2.5 3500
T2 120 14.0 1.5 1600 1300 1210 4550
T3 150 21.0 2.2 1600 1300) 1250 5640
RCDE-14 T1 1400 400 90 14.0 1.5 1780 1460 1270 2.5 4950
T2 120 18.0 0.75x2 1780 1460 1300 6990
T3 150 26.0 0.75x2 1780 1460 1350 7940
RCDE-16 T1 1600 450 90 15.0 1.5 1980 1660 1340 2.5 6770
T2 120 22.0 1.1x2 1980 1660 1400 8720
T3 150 32.0 1.5x2 1980 1660 1460 10820
RCDE-18 T1 1800 500 90 19.0 1.1x2 2050 1950 1440 2.5 9000
T2 120 28.0 1.5x2 2050 1950 1540 11790
T3 150 38.0 2.2x2 2050 1950 1610 14800
RCDE-20 T1 2000 550 90 24.0 1.5x2 2660 2300 1540 2.5 12100
T2 120 32.5 2.2x2 2660 2300 1610 15200
T3 150 45.0 2.2x2 2660 2300 1650 19200
