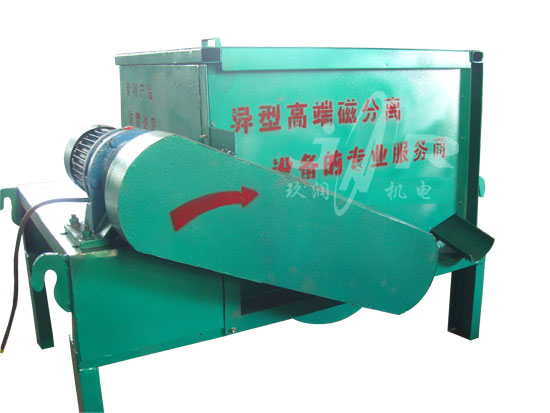

GHCY钢段回收除铁器

产品详情

一、适用范围
GHCY钢段回收除铁器是我公司研制开发的一种新型盘式磁力分选设备,采用聚磁技术、移动磁场技术组成较为复杂的复合磁系,是国内在水泥行业超前的钢段,细粉处理设备。具有处理量大、回收率高、能耗低、结构简单特点,广泛应用于水泥磨前、磨后,是保护包装机,提高水泥标号的理想设备。
二、结构原理
GHCY钢段回收除铁器采用聚磁技术组成的复合磁系,使得盘周围磁场深度大、场强高、梯度大,与其他磁滚筒,除铁器现场使用比较回收量是它们的2-3倍。

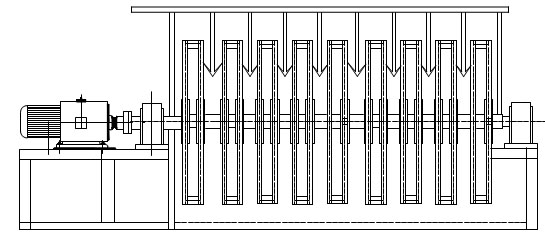

GHCY钢段回收除铁器

1、摆线针轮减速机通过联轴器相连安装在机架总成上,构成回转系统。
2、环形复合磁系是由异形磁钢双面粘结在环形骨架上通过支座与轮轴总成相连,通过回转运动不断吸附磁性铁物。
3、采用移动磁场技术,被吸矿粉在磁力作用下,借助移动磁场磁力,矿粉自动汇集靠近磁盘外沿,由于磁盘外沿为同一磁极(N或S),再根据磁场同极相斥原理,钢段和矿粉被无磁盘带到卸铁处,由输送装置排出。
4、机架总成由槽钢及角钢焊制,外部采用不锈钢装置,下部采用物料自分装置,各环形磁系的一部分就浸没在水泥输送管道内。
三、主要特点
   1、GHCY钢段回收除铁器结构简单,使用可靠,寿命长。
   2、该磁系直接作用磁性材料,磁场强度高,作用梯度大,回收效率高。
  3、磁系采用内部磁块镶嵌,整体密封,外部保护,易维修,无磨损。
   4、此设备可分为磁系运转和磁系静止两种方式,可以完全解决有无负压影响的各个环境和安装角度影响。
四、主要技术参数
型号
圆盘直径
mm
圆盘数量
工作面积
m2
磁场强度
GS
安装方式
安装角度
电动功率KW
入选粒度mm
GH-450
450
2-10
0.7
1700~2800
浸入式
0~90
1.5
0.07-20
GH-600
600
1.4
浸入式
0~90
3
0.07-20
GH-800
800
2.5
浸入式
0~90
5.5
0.07-20
  五、安装及使用说明
    1、GHCY钢段回收除铁器设备安装时,应将设备放在输料管道中,基本不破坏原管道,按实际现场操作。
2、设备起动时,先启动电动机使其处于空载状态,以减轻磁盘在物料冲击下所承受的冲击,保护磁分选装置。
3、设备停止使用时,应先停掉物料2-3分钟后,再切断钢段回收除铁器电源,以达到好的除铁效果。
    4耐磨层在使用一段时间磨损后应及时更换,保证磁盘的寿命。
六、维护及保养
   1,GHCY钢段回收除铁器、在使用过程中应保持环境清洁,防止各种污物在运行时被吸入摆线针轮减速机体内,各轴承在使用过程中应定期加注锂基润滑脂,以保证设备正常运转。
   2、设备在使用过程中如发现异响,应停车检查各运动部件,有无损坏,若发现损坏,应及时更换。
   3、设备在运行过程中应定期检查各连接螺栓有无松动,若发现有松动之处应及时扭紧。
   4、如果设备长期停用时,应做好防雨防潮,特别是摆线针轮减速机、轴承等,严禁雨水浸入。
