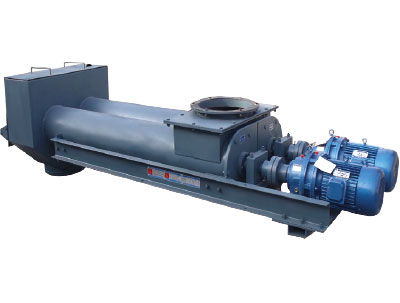

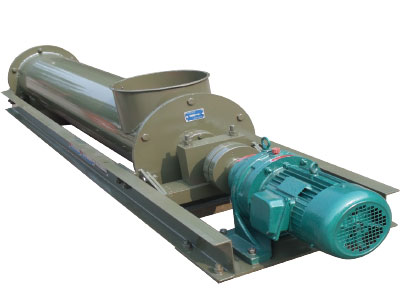

螺旋定量给料机(螺旋秤)

产品详情

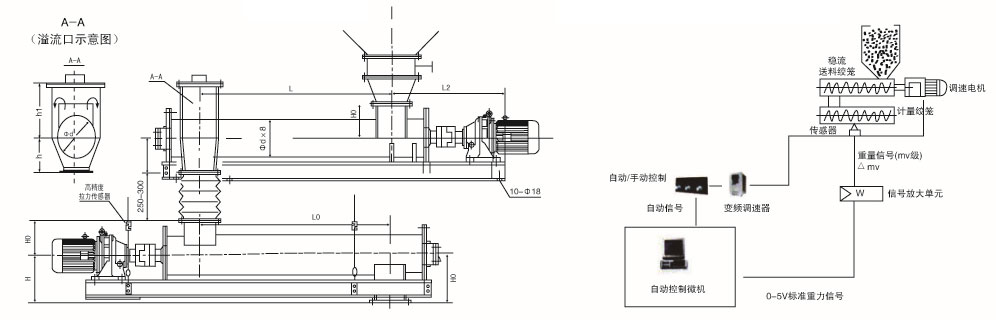

        螺旋定量给料机(螺旋秤)主要用于非粘性粉体物料的连续定量输送、配料、计量。系统分成螺旋稳流喂料机、螺旋计量秤及电控部分,悬挂式称量机构,受力均匀,重复性及线性好,上下同步调节,填充率稳定,有效保证计量精度。

主要性能特点

秤体组成
螺旋喂料机、螺旋计量秤、称重传感器、测速传感器、驱动电机
机 架
由无缝钢管制造,强度大,稳定性好
称量机构
簧片式或轴承式称量机构,受力均匀,传力精度高,线性度与重复性好
螺旋叶片
螺旋叶片特殊处理(变螺距、堆焊),耐磨、稳流、阻料
装配方式
轴承外置,便于维修更换
密封形式
轴承多层耐高温石墨盘根密封,密封效果佳,无粉料溢出。
传动电机
直联式轴装传动,驱动力矩大,运转平稳,传动效率高、低噪声、长寿命。变频电机,强制风冷。
保护装置
传感器保护、护心板卸仓压、下料口及喂料机中部设沉降区,可有效去除杂物
保护装置
出料口上方设溢流孔,便于维护、标定
双变频调节
喂料机及计量秤同步调节,物料填充率稳定,有效保证计量精度
称重仪表
VEG申克仪表。PLC/57、TDG—WJK计算机系统
参数名称 技术参数
静态计量误差 ≤O.50%
动态累计误差 ≤1.O%
控制误差 ≤1.O%
零值稳定性 ≤O.0035%Cmax
重复性 ≤O.05%
线性度 ≤O.05%
螺旋管径 φ133mm一φ560mm
进出料口中心距 螺旋喂料机3000mm、螺旋计量秤1200—1500mm,可非标
重量信号 O一20mA/4—20mA
测速信号 1.OHz一5.0kHz

主要性能特点

秤体组成 螺旋喂料机、螺旋计量秤、称重传感器、测速传感器、驱动电机
机 架 由无缝钢管制造,强度大,稳定性好
称量机构 簧片式或轴承式称量机构,受力均匀,传力精度高,线性度与重复性好
螺旋叶片 螺旋叶片特殊处理(变螺距、堆焊),耐磨、稳流、阻料
装配方式 轴承外置,便于维修更换
密封形式 轴承多层耐高温石墨盘根密封,密封效果佳,无粉料溢出。
传动电机 直联式轴装传动,驱动力矩大,运转平稳,传动效率高、低噪声、长寿命。变频电机,强制风冷。
保护装置 传感器保护、护心板卸仓压、下料口及喂料机中部设沉降区,可有效去除杂物
保护装置 出料口上方设溢流孔,便于维护、标定
双变频调节 喂料机及计量秤同步调节,物料填充率稳定,有效保证计量精度
称重仪表 VEG申克仪表。PLC/57、TDG—WJK计算机系统
规格选配表
型号 流量
(m3/h)
螺旋管径
(mm)
参考流量
(m3/h)
备注
XSLX-φ133 0.1-1.0 φ133 0.2-0.8 中心距可非标
XSLX-φ159 0.5-3.0 φ129 1.0-2.0
XSLX-φ219 2.0-10 φ219 4.0-8.0
XSLX-φ245 4.0-20 φ245 6.0-16
XSLX-φ273 5.0-25 φ273 8.0-20
XSLX-φ299 6.0-30 φ299 10-24
XSLX-φ325 8.0-40 φ325 12-32
XSLX-φ350 12-60 φ350 20-48
XSLX-φ377 16-80 φ377 25-64 可采用双管喂料机
XSLX-φ402 20-100 φ402 30-80 可采用双管喂料机
XSLX-φ450 24-120 φ450 36-96 可采用双管喂料机
XSLX-φ500 32-160 φ500 40-120 可采用双管喂料机
XSLX-φ560 40-200 φ560 50-160 可采用双管喂料机
