链板式定量给料机(链板秤)

产品详情

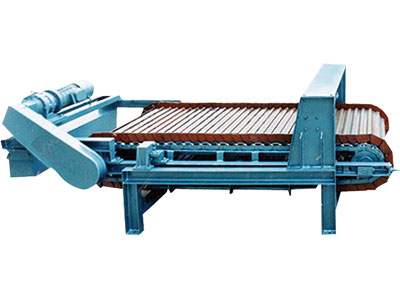

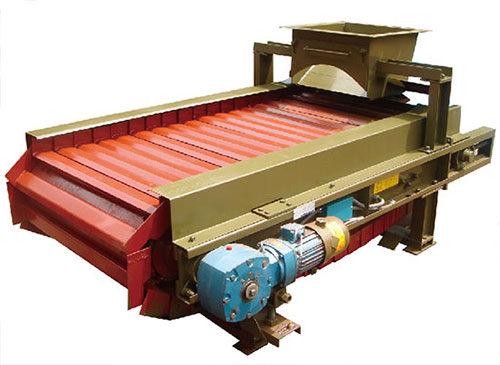

       BDG链板式定量给料机(链板秤)是针对高温、高粘度、高仓压等工业场合设计的新型计量设备。它兼备链板输送机刚性强、皮带秤计量精度高等优点,可连续、均匀、精确地对温度高、粘性强、下料不通畅的块状、粒状物料(如熟料/粘土/脱硫石膏等)进行动态控制、定量给料、连续计量。

主要性能特点

秤体组成
机架、称量框架、主从滚筒、承重托辊、张紧托辊、挡料板、自动纠偏装置、内、外清扫器、进料斗、卸料罩、跑偏开关,环形无接头皮带、耐磨耐压链板、称重传感器、测速传感器、驱动电机、回程皮带机。
机架
由冷弯C型槽钢组成的秤架结构新颖,强度大,稳定性好,适合于各种规格非标秤体的设计;可单独拆除一侧支座,在悬臂状态下更换皮带
皮带
特制加厚型,既能承担运料板安装强度,也能与辊筒、托辊及称量段线性接触,不打滑,不变形,保证计量精度。
运料板
6mm冷轧钢板压制而成,带排边,与皮带通过螺丝焊接固定,耐磨,耐压。
主动滚筒
采用厚壁无缝钢管制造,对加工后的正反螺纹结构采用整体硫化包边,并将外圈车成腰鼓一l生,确保皮带长期运行不跑偏、不打滑。
张紧装置
采用从动滚筒螺旋张紧和张紧托辊自动纠偏两种方式,可根据运转情况,随时进行调整,保证皮带运行有一个恒定的张力,防止跑偏,保证计量精度。
清扫装置
采用V型(犁形)结构,双面清扫,防止物料粘传动滚筒及内壁;外清扫采用弹性清扫装置,装在卸料端滚筒的下部,保证刮板均匀轻压胶带,特殊场合可配备回程皮带机,及时运走清扫器清扫下。
传动电机
SEW公司SA、KA系列产品,直联式轴装传动,驱动力矩大,运转平稳,传动效率高,低噪声,长寿命,变频电机,强制风冷。
重量单元
双传感器结构,阻抗匹配后经CBC—FDl信号变送以O一20mA/4—20rnA传送。
速度单元
经CBC—MC转换。保证低频运行时(≤O 5Hz)的测速精度0.06%以上。
称重仪表
VEG申克仪表、PLC/57、TDG-WJK计算机系统。
控制方式
DCS远程、机旁控制、维修控制。
DCS接口
预留DCS接口.pr口或扩展Proflbus—DP。
参数名称 技术参数
静态计量误差 ≤O.25%
动态累计误差 ≤O.5%
控制误差 ≤O.5%
重复性 ≤O.05%
线性度 ≤O.05%F·S
偏载系数 ≤O.08%
泄漏电流 ≤1.0mA
绝缘电阻 >500MΩ
皮带宽度(mm) 650、800、1000、1200
1400、1600、1800、2000
主从辊筒中心距 3000mm以上,可非标
称量段长度 800mm
重量信号 0-20mA/4-20mA
测速信号 1.0Hz-5.0kHz

规格选配表
序号 规格型号 流量范围 (t/h) 皮带链板宽度(mm) 推荐使用吨位(t/h) 备注
1 BDG-0630 0.6-6 650 1.2-5.4 T10料口
2 BDG-0830 1.0-10 800 2.0-9.0 T12料口
3 BDG-0830 2.0-20 800 4.00-18 T12料口
4 BDG-1030 4.0-40 1000 8.00-36 T15料口
5 BDG-1030 6.0-60 1000 12-54 T15料口
6 BDG-1030 8.0-80 1000 16-72 T15料口
7 BDG-1230 10-100 1200 20-90 T15料口
8 BDG-1230 16-160 1200 32-144 T15料口
9 BDG-1430 20-200 1400 40-180 T15料口
10 BDG-1430 25-250 1400 50-225 T15料口
11 BDG-1635 30-300 1600 60-270 T20料口
12 BDG-1635 35-350 1600 70-325 T20料口
13 BDG-1635 40-400 1600 80-360 T20料口
14 BDG-1835 45-450 1800 90-405 T20料口
15 BDG-2035 50-500 2000 100-450 T20料口
