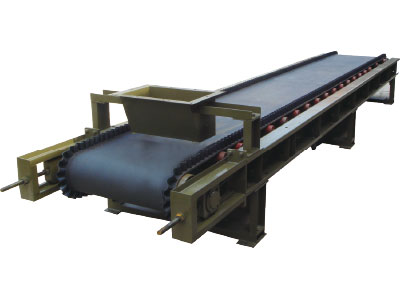

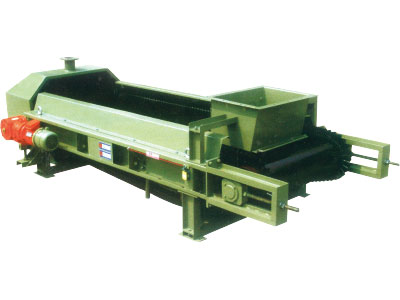

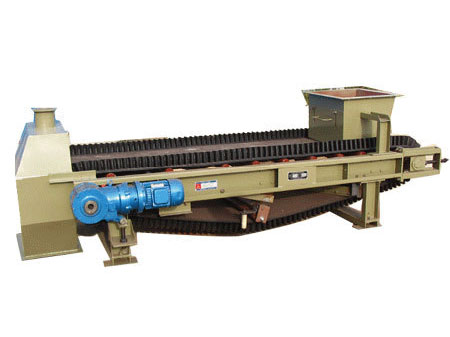

TDG调速定量给料机

产品详情

  TDG调速定量给料机采用动态给计量方式和计算机变频控制,设备皮带自动张紧装置、跑偏报警保护及现场控制开关,具有运行稳定、可靠性高的优点,计量精度高,能在较恶劣的环境下正常工作,适用于建材、冶金、化工、粮食等行业的散状物料的配料和计量,是实现自动化控制、稳定产品质量的理想计量设备。

TDG调速定量给料机结构特点:

1.由冷弯C型钢板组成秤体框架,结构新颖,强度大,适合于各种规格非标秤体的设计;
2.一体化直联式减速电机,国外进口技术制造,低噪音、低震动、抗粉尘、长寿命、高可靠性;减速电机带反力矩撑 板,轴装结构。与秤体主动滚筒直接相联,安装、调试与维护方便。
3.环形无接头皮带,可根据工艺选择:平皮带、挡板结构、裙边皮带结构;
4.独特的X型簧片称量机构,簧片受力更均匀,线性与重复性更好;
5.弱磁式齿轮测速装置的设计,配合测速电路真实的反应了电机速度,测速信号准确、可靠;
6.独特的皮带防跑偏装置,仿申克秤三托辊结构,可自由调节张紧托辊;
7.秤体进料装置自带托板,可控制进料量与封料,以便秤体标定与校零;

TDG调速定量给料机-主要技术参数:

• 系统精度:≤±0.5%;
• 调速范围:1:10;
• 调速方式:变频调速;
• 工作方式:连续
• 使用环境:仪表-50~50℃;秤体-30~50℃;相对时度≤90%
• 电源:~220V -15%-10%,50Hz(微机部分);
• 给料范围:0.2~2000t/h。工艺流程模拟图:
• 测速信号;40脉冲/转

TDG调速定量给料机-配置表:

皮带宽度(mm) 减速电机型号规格(SBD50、65系列) 皮带线速度(m/s) 荷重传感器(kw) 变频器额定转速(Hz) 台时产量(t/h) 参考台时产量(t/h)
500 SBD65-923-1.1kw 0.0082 50 50 0.1~4.0 0.2~3
650 SBD65-619-1.1kw 0.0254 50 0.4~8.0 0.65~7.5
800 SBD65-253-1.5kw 0.0621 100 2.0~20 4.0~16
800 SBD65-102-1.5kw 0.1539 100 4.0~40 10~32
1000 SBD65-91-1.5kw 0.1725 100 10~100 40~80
1200 SBD65-59-1.5kw 0.2661 200 16~160 80~120
秤体宽度:B500~1800mm;  台时产量:0.2~2000t/h;
